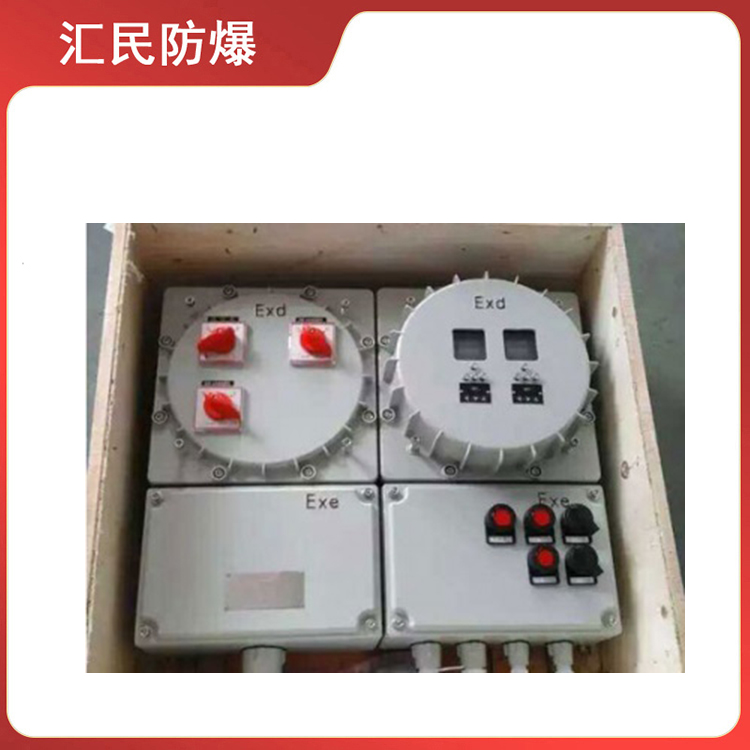

BXD51厂房专用防爆配电箱 分断过载失压保护

2022/10/22

  产品简介:

  ZL102铝合金材质防爆配电箱,拼凑型防爆配电箱用于交流50Hz、额定电压220或380V的线路中,用于控制三相异步电动机的起动、停止,也可用于远距离控制电动机,具有过载、短路保护功能。

  1、用途

  BXM(D)系列防爆照明(动力)配电箱(以下简称配电箱),适用于II类B级或C级,T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区,用于交流50Hz、额定电压220或380V的线路中,用于控制三相异步电动机的起动、停止,也可用于远距离控制电动机,具有过载、短路保护功能。

  工作条件

  a.海拔不超过2000m;

  b. 周围空气温度不高于+40℃,不低于-5℃,24小时内平均值不超过+35℃;

  c.周围空气相对湿度不超过95%(+25℃);

  d.在无破坏绝缘的气体或蒸气的环境中;

  e.污染等级:3级;

  f.安装类别:II、III类;

  g. 用于户外的配电箱,太阳大辐射1120W/㎡,降雨强度6mm/min;

  h.无显著摇动和剧烈的冲击振动的地方;

安徽汇民防爆电气有限公司BXD51厂房专用防爆配电箱

  2、结构与特点

  本配电箱是按照GB3836.1-2000《爆炸性气体环境用电气设备 一部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第二部分:隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备 第三部分:增安型“e”》标准设计制造,经国家指定检验机关检验合格,并颁发防爆合格证。

  A、外壳采用铸铝合金压铸成型,表面喷塑。主腔采用隔爆型结构,接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、Ex防爆控制按钮、Ex防爆信号灯等。配电箱采用模块化设计,各种回路可以自由组合,电器元件选型可由用户而定,其结构紧凑、外形美观。进出线采用钢管或电缆布线均可,进出线口方向可由用户要求而定。

  B、非标配电箱:外壳采用钢板焊接成型,表面喷塑。分主腔和接线腔,均采用隔爆型结构,内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件,通过操作壳盖上的手柄实现分合,动作性能可靠,并设有分合显示信号灯。进出线采用钢管或电缆布线均可,进出线口方向及内部元件可由用户要求而定。其它材料及外形均可根据用户要求订制。

  3、主要技术参数

  拼装方式可根据用户要求而定,按用户提供的线路图进行设计。

  5、安装与使用

  1、安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;

  2、安装及维修前必须切断前级电源;

  3、进、出线电缆穿过橡胶密封圈,用垫圈及压紧螺母压紧,保证密封及电缆不得松动; 4、密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换,以确保防爆性能可靠;

  5、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;

  6、配电箱在使用过程中要定期检查,以保证其良好运行;

  7、非专业人员严禁开盖维修、检查。

  6、订货需知

  订货时应指出产品的完整型号、名称、规格及订货数量。

  例如:BXM(D)51-12K20/100系列防爆配电箱,总开关电流100A,分开关20A,100台。

  据了解现在很多的市政工程都混入了大量的非阻燃照明防爆配电箱,给人们的生命安全带来极大威胁。请广大需要配置防爆配电箱的工厂、公司检查自己公司所使用的塑料型防爆配电箱、电线和线槽等是否为非阻燃产品,如果是请马上要求承建商更换,必须选用有实力知名品牌的厂家生产的产品,以免造成不堪设想的后果,生命高于一切,切莫大意酿成大祸。

安徽汇民防爆电气有限公司

安徽汇民防爆电气有限公司一直注重人才的培养和质量管理体系的控制,公司拥有充满活力的工程师团队和技术熟练的车间工人,采用良好的设备和工艺,压铸、喷涂等关键工艺都实现了自动化和半自动化,有激光切割机、剪板机、焊接机器人、喷房、数控加工、磨床等设备。同时检测中心配备了分布光度计、高低温试验箱、湿热试验箱等一大批检测设备。树立“防患于未然,防爆于现场”的安全生产理念,不断提高研发和质量管理水平。公司有防爆配电箱、防爆接线箱、防爆断路器、防爆开关等8项产品的3C认证证书和防爆配电箱、防爆灯、防爆正压柜、防爆空调、防爆风机等14项产品的防爆合格证。
