BXM(D)系列产品防爆照明配电箱(防爆动力配电箱)(下称配电箱)符合实际GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB3836.3-2010《爆炸性环境 第3部分：由増安型“e”保护的设备》或GB12476.1-2000《可燃性粉尘环境用电气设备 第1部分：用外壳和限制表面温度保护和电气设备 第1节：电气设备的技术要求》规范的规定。关键适用可燃性气体环境1区、2区或易燃性烟尘环境20区、21区、22区风险场地，ⅡA、ⅡB、ⅡC类为T1-T6组可燃性混合气体或蒸汽环境，在交流50Hz、额定电压至220/380V电源电路中，联接照明灯具、动力电源电路及电动工具开关电源的用处。

　　一切正常运行标准和安裝标准

　　1.安裝地方的海拔高度不超过2000m;

　　2.周边气体溫度为-20℃～+40℃，且24h内的气温值不超过+35℃;

　　3.安裝地址的较高溫度为+40℃时，相对湿度不超过50%;

　　4.在较低的环境温度下容许有较高的空气湿度;

　　5.无明显摇晃和冲击性、震动的地区;

　　6.在带有可燃性环境的场地;

　　7.无毁坏金属材料和绝缘层的腐蚀气体或蒸汽的地区;

　　8.无渗水以及它液态入侵的地区;

　　9.环境污染级别为3级;

　　10.安裝类型：Ⅱ类。

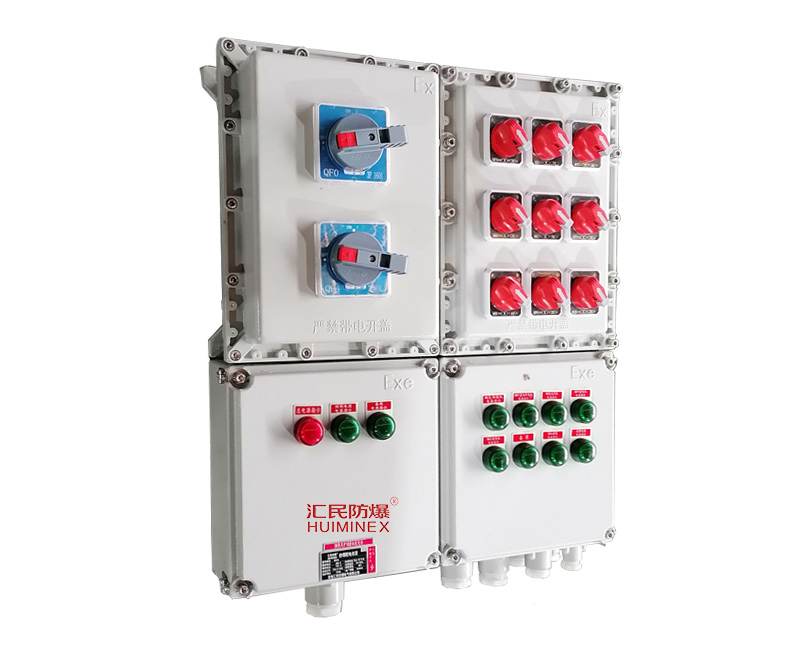

　　壁挂式铝合金型材防爆配电箱基本参数及技术性特性

　　1.额定值工作标准电压：AC 220/380V

　　2.防爆标志：ExdeⅡBT6、ExdeⅡCT6、DIP A20 TA,T6

　　3.主控制回路额定电流：≤400A

　　4.环路数：2、4、6、8

　　5.支路额定电流：≤100A

　　6.防水等级：IP54、IP65(配雨罩)

　　7.引进口规格：G1/2″～ G3″

　　8.适用电缆线直径：φ6mm～φ55mm

　　结构特点

　　1.外壳选用铝合金铸造成形，表层经髙压静电粉末喷涂处理;

　　2.本产品系列为混合型构造，主腔选用防爆型构造，布线腔选用增安型构造;

　　3.选用模块化，各种各样电路可以自由安装;

　　4.内配有高分断隔离开关，根据实际操作壳盖紧的摇杆而完成分合，并配有接入表明信号指示灯;

　　5.具备负载、短路保护作用，并可依据客户规定提升漏电保护作用等;

　　6.既能作动力电源电路的配电设备或电气设备启动的用处，也能作动力配电设备、电磁感应启动混合使用;

　　7.钢管或电缆线走线;

　　8.可依据客户需求独特生产制造。

　　安全性注意事项

　　装配、安裝、运作及应用、维护保养、维修和修复工作中需要由专业人士操作。

　　1.装配

　　装配应充分依照商品安全操作规程或商品图纸操作。

　　2.安裝

防爆配电箱在安装使用前，应查看出厂铭牌上列出技术信息及使用手册中的性能指标是不是与具体运用状况相符合，并查验部件是不是毁坏、各部件能否完好无损、一切正常;

　　安裝时先将进线电缆线根据引进设备安装到布线腔的接线端子上，并卡紧密封环，使电缆密封好，接好接地线，拧紧好螺丝。

　　3.现场投入运作及应用

　　以上各类查验没有问题后，就可以插电运作。应用全过程中，禁止通电情况下打开表盖。

　　4.维护保养、维修和修理
