汇民防爆 || 防爆灯具的结构型式及防护等级

2022/3/14

  防爆灯具的防爆结构型式,要根据爆炸性气体环境的区域等级及范围决定。如1区范围内必须采用隔爆型灯具;2区内的固定灯具可采用隔爆和增安型;移动式灯具必须采用隔爆型。

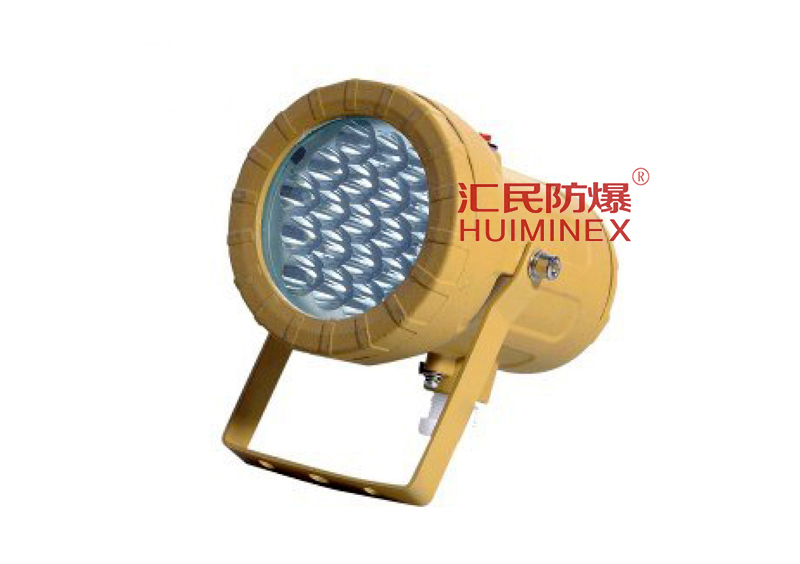

安徽汇民防爆电气有限公司防爆灯具产品

  所选防爆灯的级别或组别,不应低于爆炸危险环境中爆炸混合物级别和组别。同时要考虑环境对防爆灯的影响,应满足环境温度、空气湿度、腐蚀或污染性物质等各种不同环境的要求。要根据不同的环境要求选择灯具的防护等级和防腐等级。尤其是在爆炸性气体环境中存在腐蚀性气体时,选择具有相应防腐性能的灯具是至关重要的。

  以前,在石化企业中,爆炸危险场所的照明灯具主要使用隔爆型。随着增安型电气设备在2区爆炸危险场所的广泛应用,增安型和复合型照明灯具也越来越多地被使用。增安型的灯具在具有一定防爆性能的基础上,同隔爆型灯具相比,具有重量轻、价格低、安装维护方便、使用寿命长等优点。

  在石化企业使用最普遍的复合型防爆电气设备是增安—隔爆复合型防爆电气设备,一般由隔爆部件、增安型接线端子和增安外壳三部分组成,它既有隔爆型的安全性能,又具有增安型的优点。

  防护等级

  为了防护尘埃、固体异物和水进入灯腔内,触及或积集在带电部件上产生跳火、短路或破坏电气绝缘等危险,有多种外壳防护方式起到保护电气绝缘的作用。用特征字母“IP”后跟两个数字来表征其外壳防护等级。第1个数字表示对人、固体异物或尘埃的防护能力。分为0—6级。防爆灯具是一种密封灯具,其防尘能力至少为4级以上,第2个数字表示对水的防护能力,分为0—8级。

安徽汇民防爆电气有限公司厂区

  防爆标志组成及含义

  防爆标志EX——表示该设备为防爆电气设备;02

  防爆结构形式——表明该设备采用何种措施进行防爆,如d为隔爆型,p为正压型;i为本安型等;03

  防爆设备类别——分为两大类,I为煤矿井下用电设备,II为工厂用电气设备;04

  防爆级别——分为A、B、C三级,说明其防爆能力的强弱;05

  温度组别——分为T1~T6六组,说明该防爆电气设备的最高表面温度允许值。

  如:防爆标志为EXdIIBT4,其含义为:

  EX——防爆总标志;

  d——结构形式,隔爆型;

  II——类别,工厂用;

  B——防爆级别,B级

  T4——温度组别,T4组,最高表面温度≤135℃。
